砖墙防入侵技术方案

(V4.1.2016)

1、砖墙顶部拉钢丝围栏+振动入侵探测器

1.1、方案概述

此方案在砖墙顶部增设高度约为1米的钢丝围栏,并在围栏上布设振动入侵探测器,振动入侵探测器采用加速度传感器。探测器布设距离为6米,安装高度距墙顶部为0.5米。此方案主要用于围墙攀爬、翻越、围栏剪切等入侵行为,同时还可以可探测砸墙、凿洞等针对实体砖墙的破坏行为。钢丝及立柱采用不锈钢材质。此方案的优点是能够结合实体防护和技术防范;缺点是钢丝容易老化松弛,导致使用效果变差,需要定期对钢丝进行紧固操作,增加了维护日常维护工作量。此方案在江苏无锡大桥中学(1.5km)有应用案例。

1.2、使用效果图




图1-砖墙附加钢丝围栏结构图
图2-砖墙附加钢丝围栏效果图



1.3、方案技术特征

地形适应能力高

气象条件适应能力高

环境背景噪声适应能力高

入侵定位精度高

防范范围宽

软件定义防区

无缝联网能力

故障自动巡检

2、砖墙顶部增加钢丝围网+振动入侵探测器

2.1、方案概述

此方案在砖墙顶部增设高度约为1米的钢丝围网,并在围网上布设振动入侵探测器,振动入侵探测器采用加速度传感器。探测器布设距离为6米,安装高度距墙顶部为0.5米。此方案主要用于围墙攀爬、翻越、围栏剪切等入侵行为,同时还可以可探测砸墙、凿洞等针对实体砖墙的破坏行为。

此方案技术成熟度高,结合物理防范和技术防范优势,能够充分发挥新型振动入侵探测器的分布式、智能化、定位准确度高技术特点;缺点是需要增设钢丝围网。此方案在国内重庆(0.25km)、厦门(1.5km)等多个机场有成功应用案例。





图3-砖墙附加钢丝围网结构图
图4-砖墙附加钢丝围网安装结构图

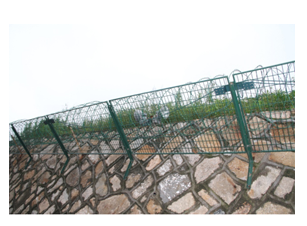

图5-砖墙附加钢丝围网安装实际效果图

2.2、应用案例现场照片


2.3、方案技术特征

同1.3章节。

3、砖墙型振动入侵探测器

3.1、方案概述

新型砖墙型振动入侵探测器采用4.5/10Hz高精度地震波探头,可检测到墙体上由于攀爬、拍打、敲击、撞击引起的微弱震动,信号识别能力强。探测器布设在砖墙上,距离地面高度1.5米,有效探测范围为5~25米(依据墙体结构而变化)。

此方案主要用于探测围墙攀爬及墙体破坏行为,具有微弱信号识别能力强,不受天气条件影响,易于安装和调试等特点;缺点是要求应用场景周边环境噪声相对较低,要求砖墙距离道路距离不低于1.5米。此方案在国内美兰、博鳌等多个机场有成功案例。

3.2、应用案例现场照片


图6-砖墙型振动入侵探测系统实际效果图

3.3、硬件产品选型

3.3.1、VDS-210-s振动入侵探测器

1)探测器类型:4.5/10Hz地震波探头

2)布设方式:壁挂

3)探测距离:5~25米

4)工作温度:-40~70OC

5)相对湿度:<95%

6)电源:12VDC

7)功耗:20mA

8)防护等级:IP68

3.3.2、VDC-2120振动入侵探测主机

1)支持探测器:VDS-210-s

2)布设方式:壁挂

3)标准防区距离:120米

4)总线类型:RS-485

5)工作温度:-40~70 OC

6)相对湿度:<95%

7)电源:24VDC

8)功耗:400mA

9)防护等级:IP68

3.4、方案技术特征

微弱震动信号识别能力高

有效探测距离长

气象条件适应能力高

3.3、硬件产品选型

3.3.1、VDS-210-s振动入侵探测器
1)探测器类型:4.5/10Hz地震波探头
2)布设方式:壁挂
3)探测距离:5~25米
4)工作温度:-40~70OC
5)相对湿度:<95%
6)电源:12VDC
7)功耗:20mA
8)防护等级:IP68
3.3.2、VDC-2120振动入侵探测主机
1)支持探测器:VDS-210-s
2)布设方式:壁挂
3)标准防区距离:120米
4)总线类型:RS-485
5)工作温度:-40~70 OC
6)相对湿度:<95%
7)电源:24VDC
8)功耗:400mA
9)防护等级:IP68
3.4、方案技术特征
微弱震动信号识别能力高
有效探测距离长
气象条件适应能力高
软件定义防区
无缝联网能力
故障自动巡检
施工布设方便,无需附加围栏
